系统磁盘故障诊断与热插拔更换流程
故障概述
NetApp FAS3210存储系统（节点B）检测到物理磁盘故障，磁盘标识：0a.01.5。该磁盘位于存储池Pool0，序列号为JZ*****9J。系统日志显示磁盘状态为FAILED，需执行热插拔更换操作。
物理位置定位
通过aggr status -r命令确认故障磁盘物理位置：
磁盘架(SHELF)： 2 | 槽位(BAY)： 3 | 通道(CHAN)： FC:A
诊断流程
1. 存储系统接入
通过串行接口建立带外管理连接：
# 使用串口终端或PUTTY建立连接
telnet netapp3210B.invni.net
# 认证登录存储管理系统
login: root
Password: ********

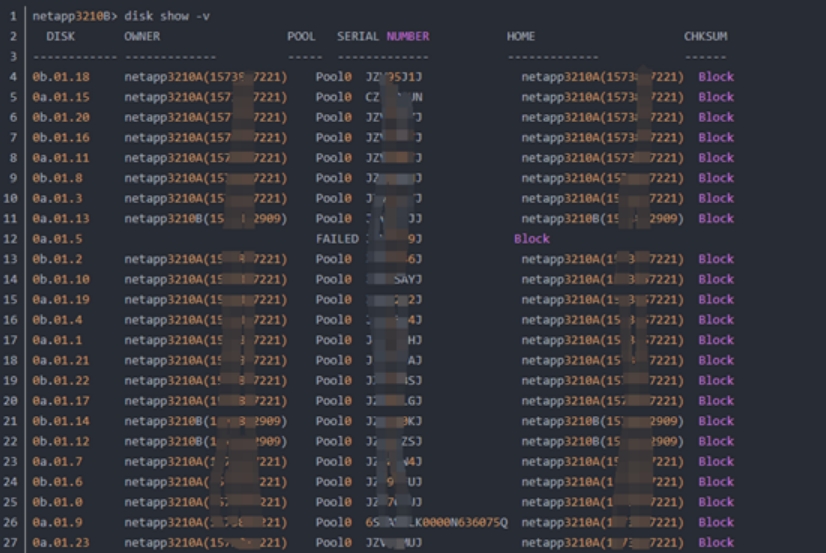

2. 磁盘状态检测
执行磁盘状态查询命令，识别故障设备：
disk show -v
诊断结果：磁盘0a.01.5状态异常，无所有者信息，标记为FAILED。
3. 物理位置确认
执行聚合卷状态查询，定位故障磁盘物理位置：
aggr status -r
定位结果：故障磁盘位于磁盘架2，槽位3，对应物理指示灯显示琥珀色告警。
磁盘架布局
Bay 0
Bay 1
Bay 2
Bay 3
Bay 4
Bay 5
Bay 6
Bay 7
Bay 8
Bay 9
Bay 10
Bay 11
状态指示
故障磁盘
正常磁盘
热备磁盘
未分配磁盘
操作指引： 确认磁盘架2槽位3的故障磁盘，执行热插拔更换。更换时确保存储系统电源及冗余配置正常。
更换流程
4. 故障磁盘更换
执行物理磁盘更换操作：
· 确认磁盘定位：磁盘架2，槽位3
· 按下故障磁盘释放按钮，等待指示灯变为蓝色
· 拔出故障磁盘，插入新磁盘（序列号：J9YYZDLM）
· 等待磁盘指示灯显示绿色闪烁（初始化中）

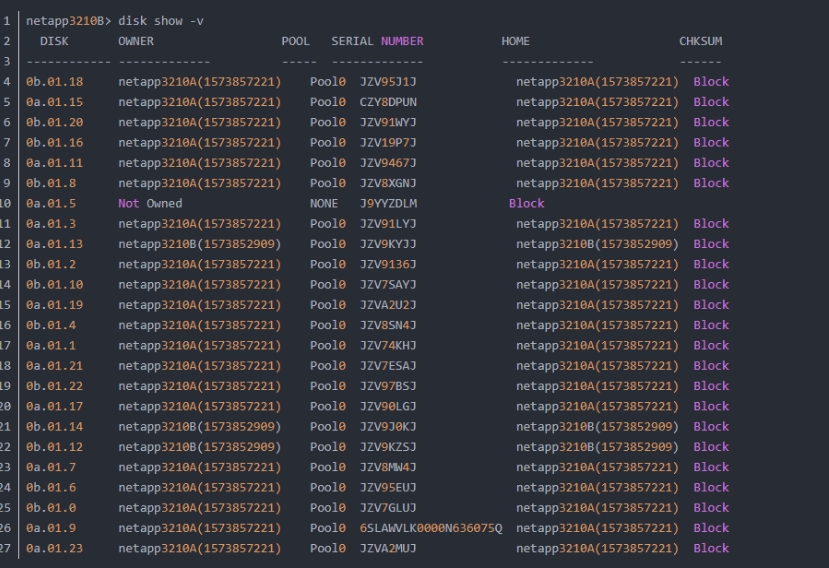

5. 新磁盘状态验证
执行磁盘状态查询，验证新磁盘识别：
disk show -v
诊断结果：新磁盘已被系统识别，但处于未分配状态。
6. 磁盘所有权分配
将新磁盘分配给当前控制器节点：
disk assign 0a.01.5
# 系统日志输出：
changing ownership for disk 0a.01.5 (S/N J9YYZDLM)
from unowned (ID 4294967295) to netapp3210B (ID 1573852909)
7. 热备磁盘验证
确认新磁盘已加入热备池：
aggr status -r
验证结果：新磁盘0a.01.5已成功加入热备磁盘池，更换流程完成。
异常处理方案
场景1: 磁盘标签异常 (Bad Label)
priv set advanced # 进入高级维护模式
disk unfail -s 0b.44 # 修复标签异常
场景2: 磁盘未归零 (Not Zeroed)
disk zero spares # 初始化热备磁盘
# 监控初始化进度：
vol status -s
操作验证
DISK OWNER POOL SERIAL NUMBER STATUS ------------ ------------- ----- ------------- ------ 0a.01.5 netapp3210B(1573852909) Pool0 J9YYZDLM SPARE
验证结论： 新磁盘0a.01.5已成功分配至控制器netapp3210B，并加入热备磁盘池，系统冗余状态恢复正常。
操作成功指标
· 物理磁盘指示灯显示稳定绿色
· disk show -v显示正确所有者信息
· aggr status -r确认热备池状态
· 存储管理系统无磁盘相关告警
· RAID组重建进度100%完成
预防性建议
· 定期执行storage disk show -p预检
· 维护热备磁盘数量不低于推荐值
· 监控磁盘SMART健康状态
· 建立磁盘更换标准化流程文档
· 关键操作前备份系统配置
