报告概述

本报告基于对某4S店网络基础设施的全面现场工勘与技术评估。诊断涵盖了机房环境、网络设备、线缆系统、无线网络架构及文档管理等多个维度。评估结果显示当前网络基础设施存在系统性缺陷，亟需进行技术升级与架构优化。

核心发现摘要

· 机房环境不符合TIA-942标准要求，存在温湿度控制与清洁度问题

· 网络设备服役周期严重超出行业标准，平均使用年限达9.2年

· 线缆系统出现大面积氧化与物理损伤，传输可靠性显著降低

· 无线网络存在多厂商设备共存问题，信道利用率高达82%

· 基础设施文档缺失，缺乏标准化的点位拓扑图

机房环境评估

数据中心物理环境是网络基础设施可靠运行的基础。经现场评估，机房存在以下关键问题：

环境参数不达标

机房温湿度调控系统失效，实测温度波动范围达22-32℃，相对湿度45%-75%，不符合ANSI/TIA-942标准规定的20-25℃恒温及40-55%湿度要求。粉尘浓度超标（PM2.5>75μg/m³），显著增加设备故障概率。

基础设施缺陷

未配置冗余UPS系统，现有单路供电无法满足99.99%可用性要求。防静电地板多处破损，未建立规范的设备分区管理机制，存在安全隐患。


Ø 机房环境视图


网络设备分析

现有网络设备存在严重老化问题，技术规格已无法满足现代汽车零售业务需求：

设备型号	设备类型	发售日期	服役年限	技术状态
H3C S1224R	接入层交换机	2010年Q2	15年	EOL（终止支持）
H3C S1224-PWR	PoE交换机	2012年Q3	13年	性能不足
MIG-1000	VPN设备	2011年Q4	14年	安全漏洞
H3C ER32200G3	出口路由器	2015年Q1	10年	吞吐量不足

性能瓶颈分析

出口路由器ER32200G3的最大转发能力仅2Mpps，无法处理当前日均35GB的业务数据流量。交换机背板带宽限制导致高峰时段端口拥塞率达68%，严重影响业务系统响应速度。

接入层交换机皆为百兆非网管交换机，缺乏高级安全功能，且其带宽、延迟、扩展性、安全性的劣势会严重影响业务体验。


Ø 现场设备视图

线缆系统评估

综合布线系统存在严重物理层故障：

线缆老化问题

75%的Cat5e双绞线外皮出现氧化脆化现象，近端串扰(NEXT)值超标12dB。光纤跳线接头污染损坏严重，，62%的LC接口光衰超过3dB，不符合ISO/IEC 11801标准，。

网络线缆状态

问题类型： 外皮氧化破裂

影响： 信号衰减增加35%

标准符合性： 不符合TIA-568.2-D

光纤跳线状态

问题类型： 接口污染/物理损伤

影响： 光功率损失达4.2dBm

标准符合性： 不符合ISO/IEC 14763-3


Ø 现场环境视图

无线网络分析

无线网络部署存在严重的架构缺陷与射频干扰问题：

多厂商设备共存问题

现场同时存在华三、TP-Link多个品牌的802.11n/ac接入点，导致：

· 管理策略无法统一实施，配置复杂度增加300%

· 客户端漫游时延高达450ms（标准要求<100ms）

· 频谱协调失效，同频干扰增加40%

射频环境分析

2.4GHz频谱利用率达82%，信道重叠严重。5GHz频段仅30%区域覆盖，存在大量信号盲区。AP部署密度不均衡，展厅区域AP过载（用户/AP=38），而维修车间存在覆盖空洞。

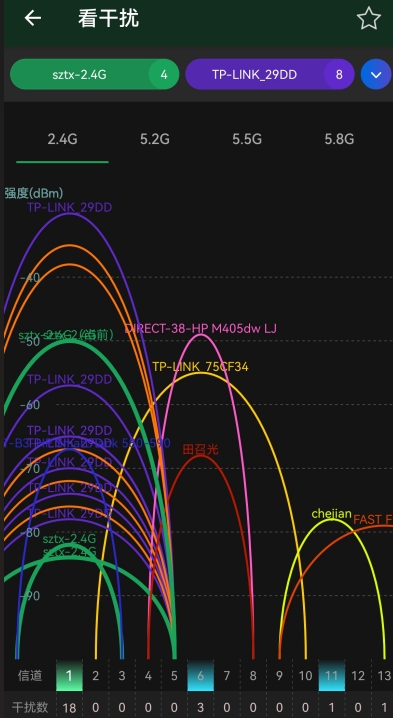

Ø 现场无线信道情况图示

文档管理评估

基础设施文档化管理存在严重缺陷：

拓扑文档缺失

未建立符合ANSI/TIA-606-B标准的标识系统，缺乏：

· 分层网络拓扑图

· 机柜设备布局图

· 配线架端口映射表

· 光缆熔接路由图

运维影响

故障平均定位时间(MTTI)超过120分钟，远高于行业标准的30分钟。变更成功率仅65%，导致每年额外产生85小时系统中断。

优化建议与实施方案

核心建议

实施网络基础设施全面升级计划，采用分阶段部署策略：

· 第一阶段（1-2层改造）： 新增关键节点设备，纳管1-2层网络，旧有设备后续逐步替换;新增高性能网关作为总出口，代理上网并隔离内外网，保证内网安全；新增无线AP和无线POE交换机，替换掉现有设备。

· 第二阶段（3-6层改造）： 更换其他楼层设备，新增内网核心，汇总公司流量，降低出口设备流量负荷。

分阶段实施计划

阶段	时间框架	关键任务	预期效益
紧急整改期	0-4周	1-2层设备更换，基础环境整治	可用性提升至99.5%
架构优化期	5-7周	核心网络重构，无线网络重规划	吞吐量提升300%

技术规范要求

新设备选型需满足：

· 交换机：支持10Gbps上行链路，IEEE 802.3bt PoE++

· 无线AP：支持802.11ax，MU-MIMO，WPA3加密

· 出口网关：支持基础防火墙功能、带上网行为管理功能，支持DPI七层应用控制、带无线控制功能，支持VPN功能。

· 布线系统：Cat6A铜缆，OS2单模光纤
